Typologia

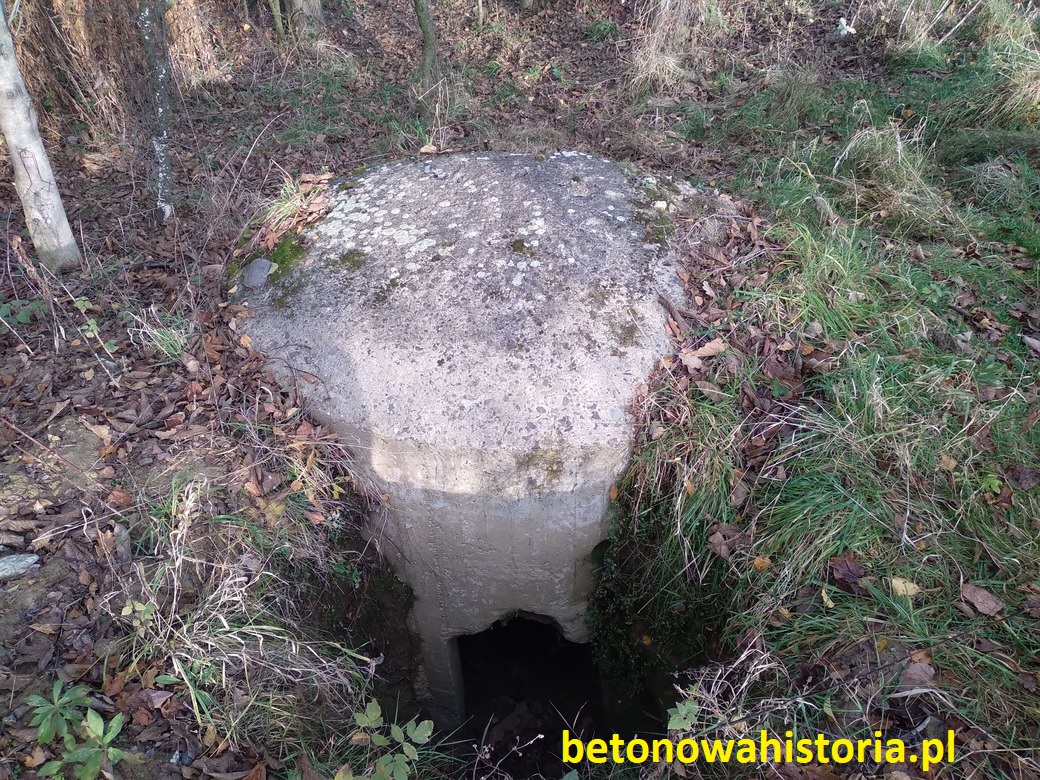

Kochbunker

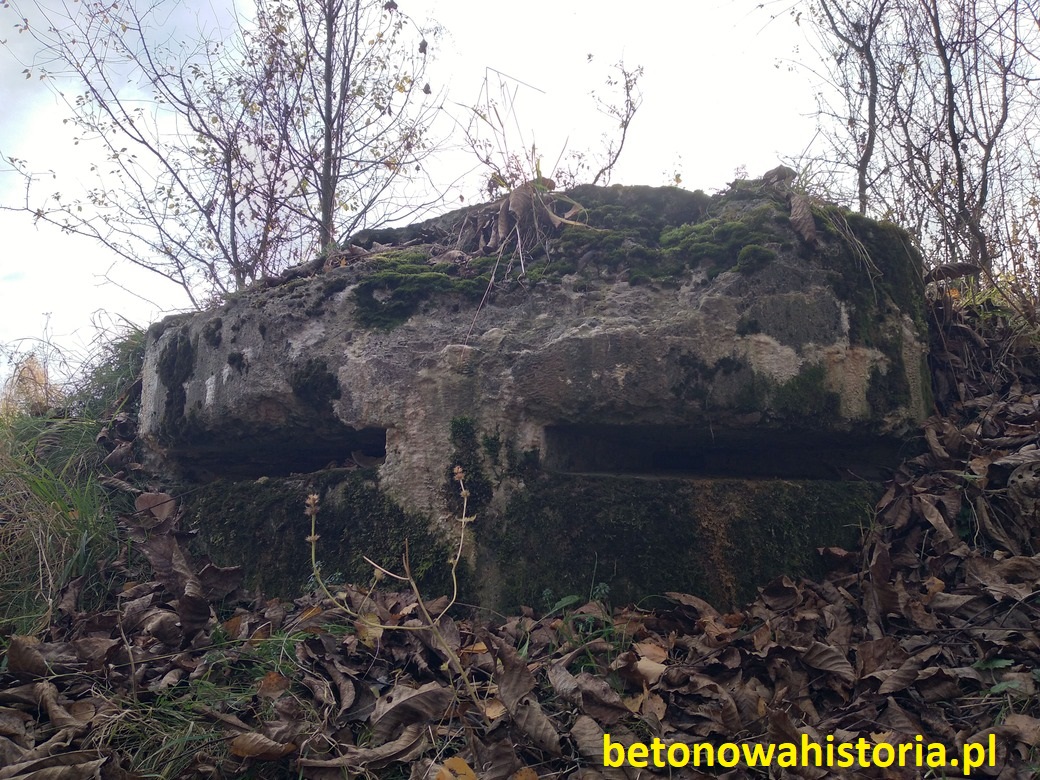

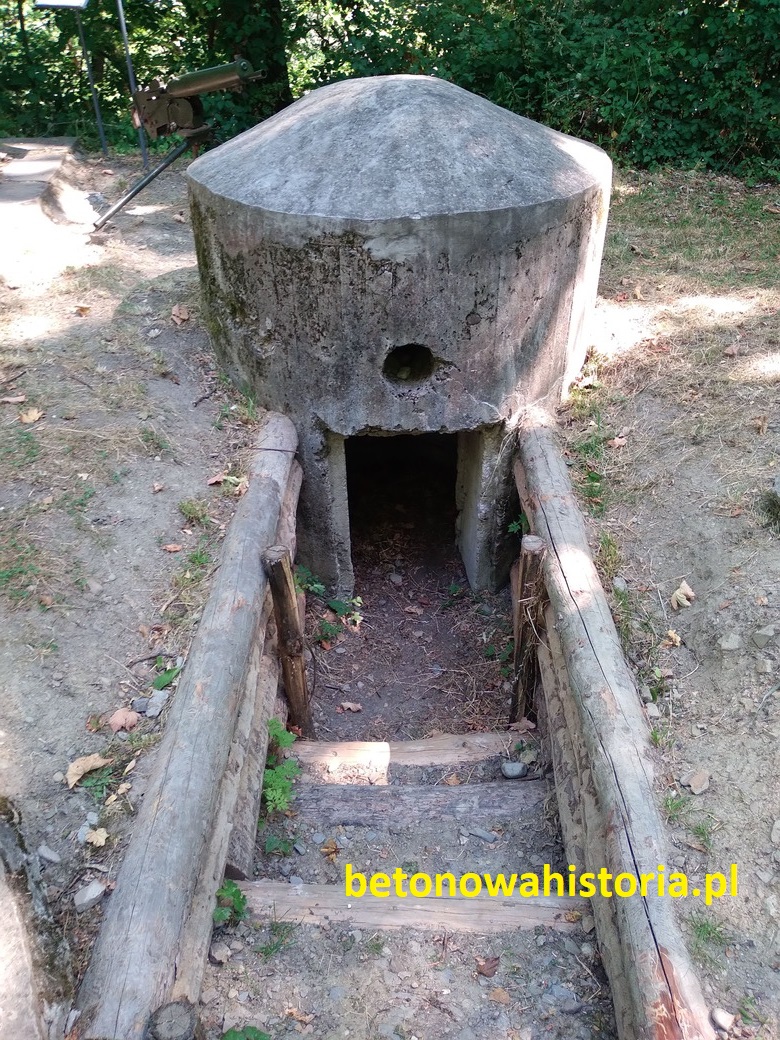

Jednoosobowy schron bojowy, lub obserwacyjny, zwany również "garnek kocha", lub potocznie, w skrócie koch
Ważył on 8 ton i był zwykle produkowany w fabrykach, a następnie w dwóch częściach dowożony. W rzadkich przypadkach był on robiony na miejscu. Obiekt dzielił się na dwie części: Górna pokrywa "dach", oraz dolna część czyli ściany boczne z wejściem, oraz z otworami i szczelinami strzelniczymi, które już na miejscu były łączone. Do wejścia zwykle odgałęziały się ciągnące obok okopy. Takie bunkry mogły występować w wersji współpracującej z schronem typu Ringstand 58c , jak przykładowo w miejcowości Jasień.

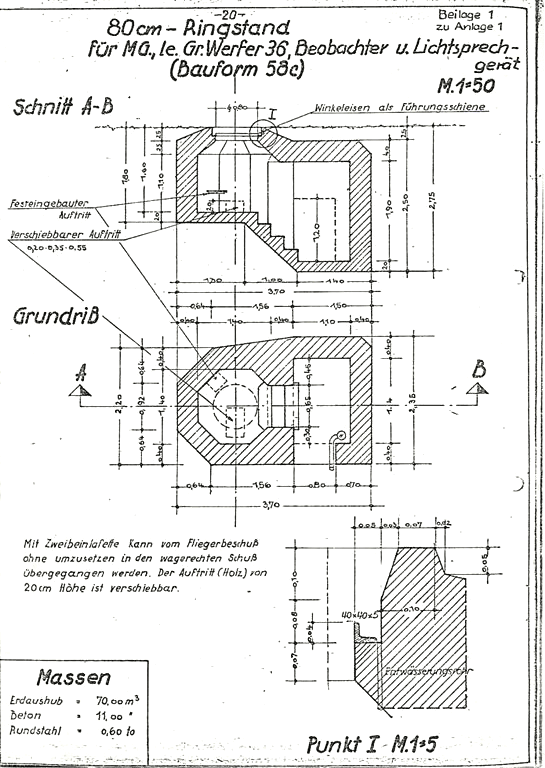

Ringstand 58c/Bauform 201

Schron bojowy, lub obserwacyjny, do obrony okręznej. Przeznaczony dla załogi 4-5 osób. Waży on około 40 ton. Posiada on 2 pomieszczenia:

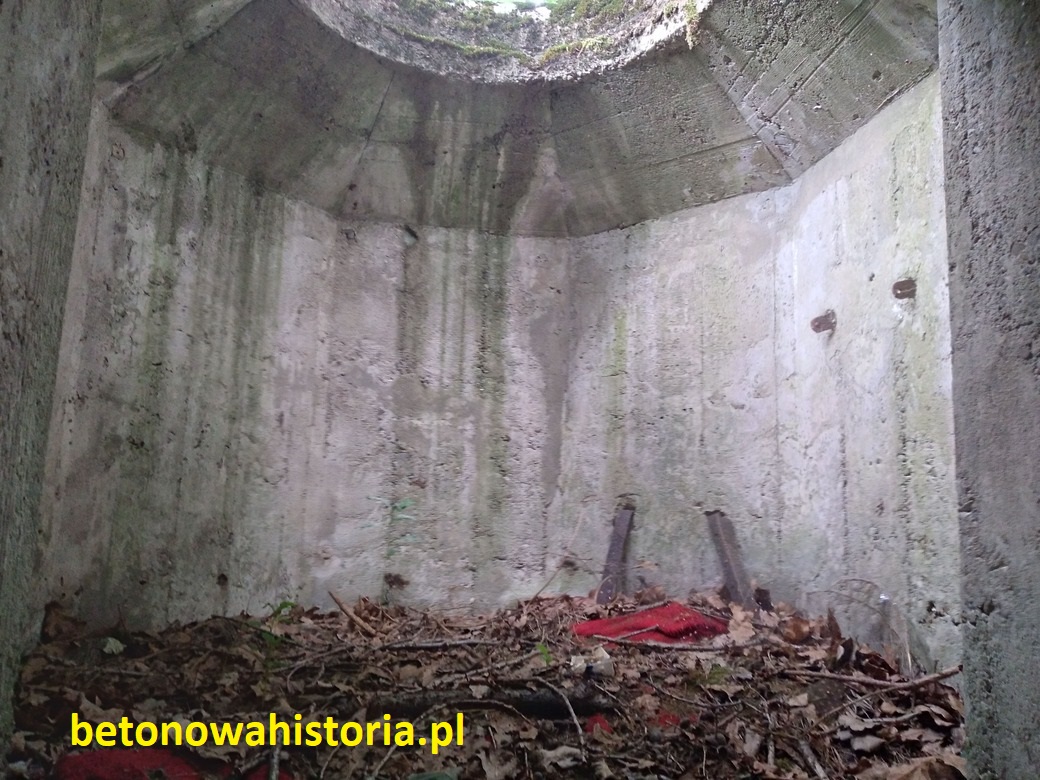

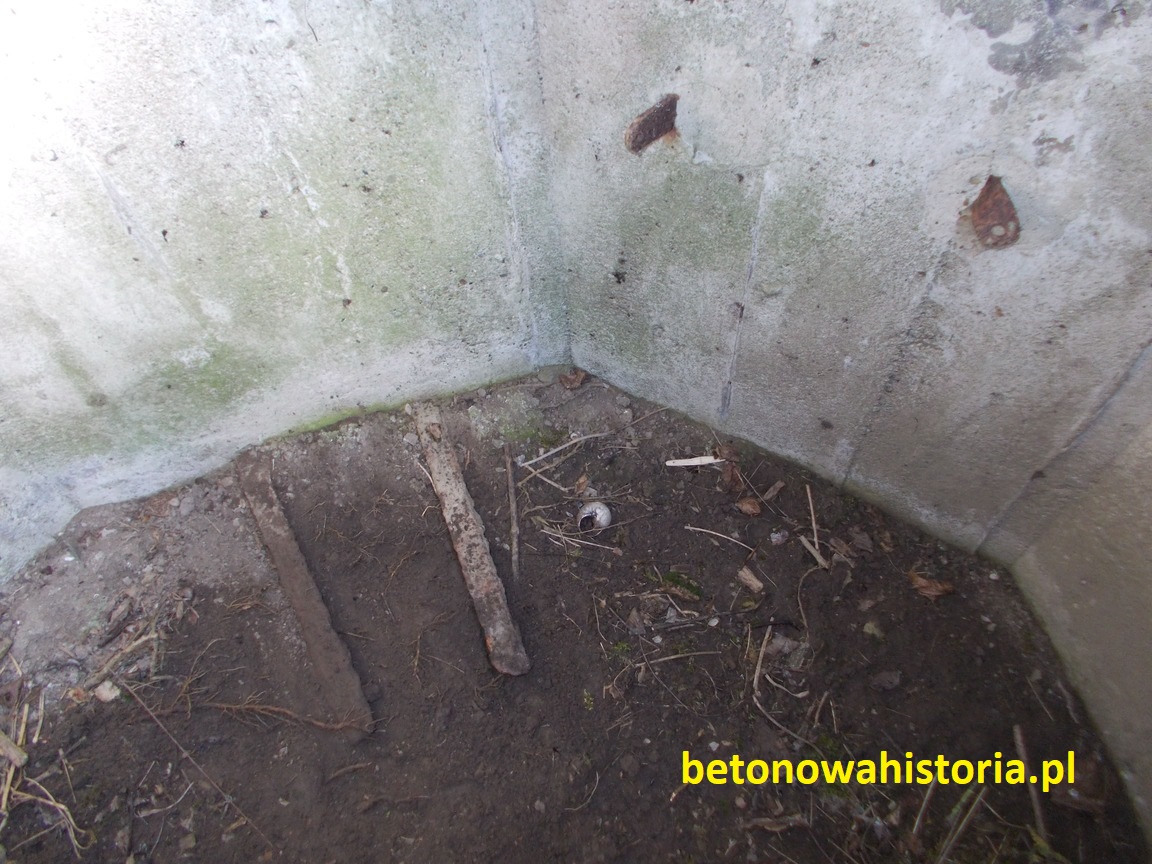

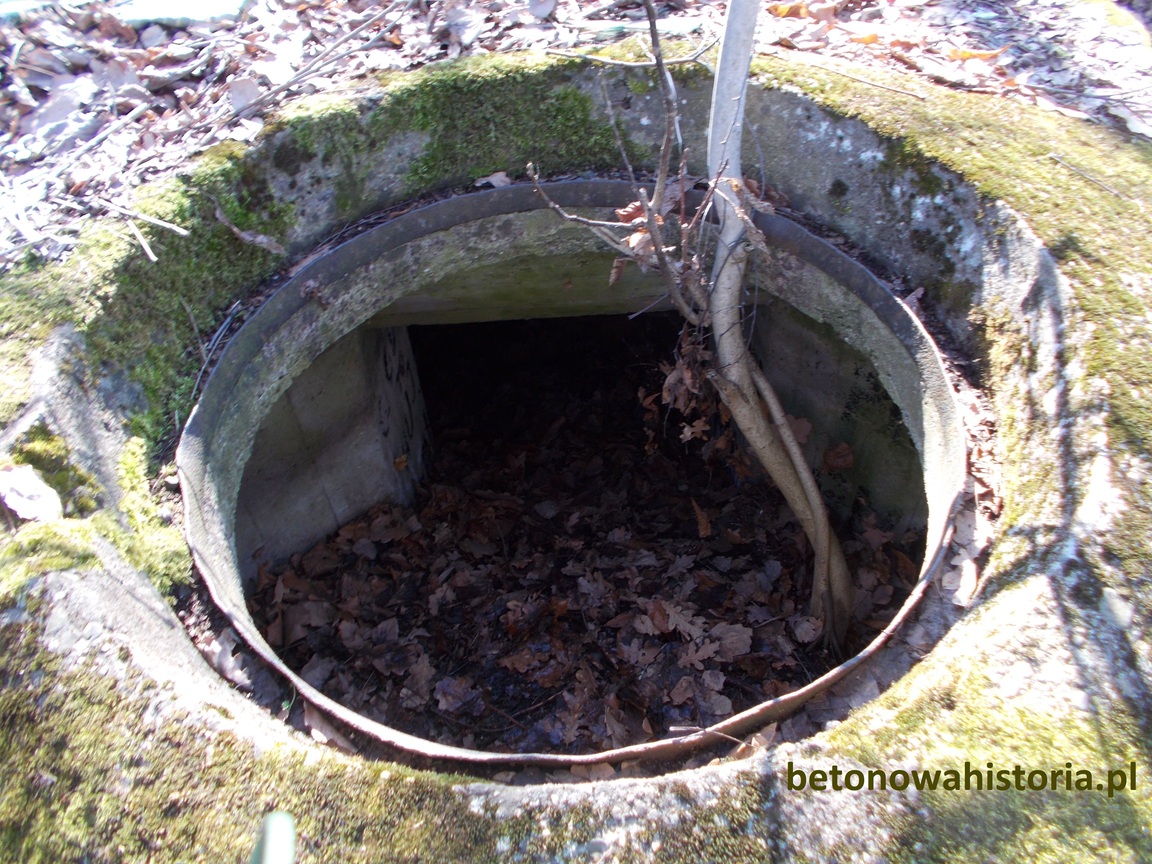

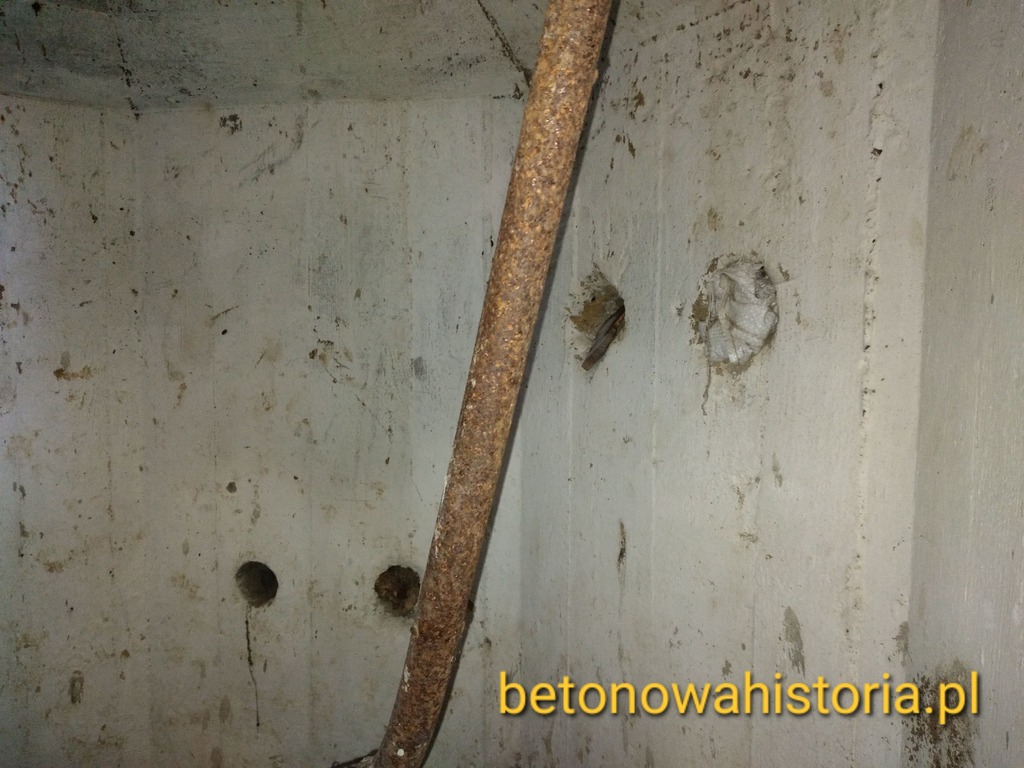

-bojowe ośmiokątne pomieszczenie, które posiadało w stropie otwór strzelniczy, o średnicy około 80cm na którym oparty był karabin maszynowy, zamontowany na specjalnej stalowej szynie. W dwóch sąsiednich bokach węwnętrznych ścian izby zwykle znajdowały się dwa stalowe półeczki na amunicje
-przedsionek, pomieszczenie w którym znajduje się w jednej z bocznych ścian wejście, a nad nim kwadratowy, bądź okrągły otwór na przewód od piecyka. Oba te pomieszczenie łączyły 3 schodki

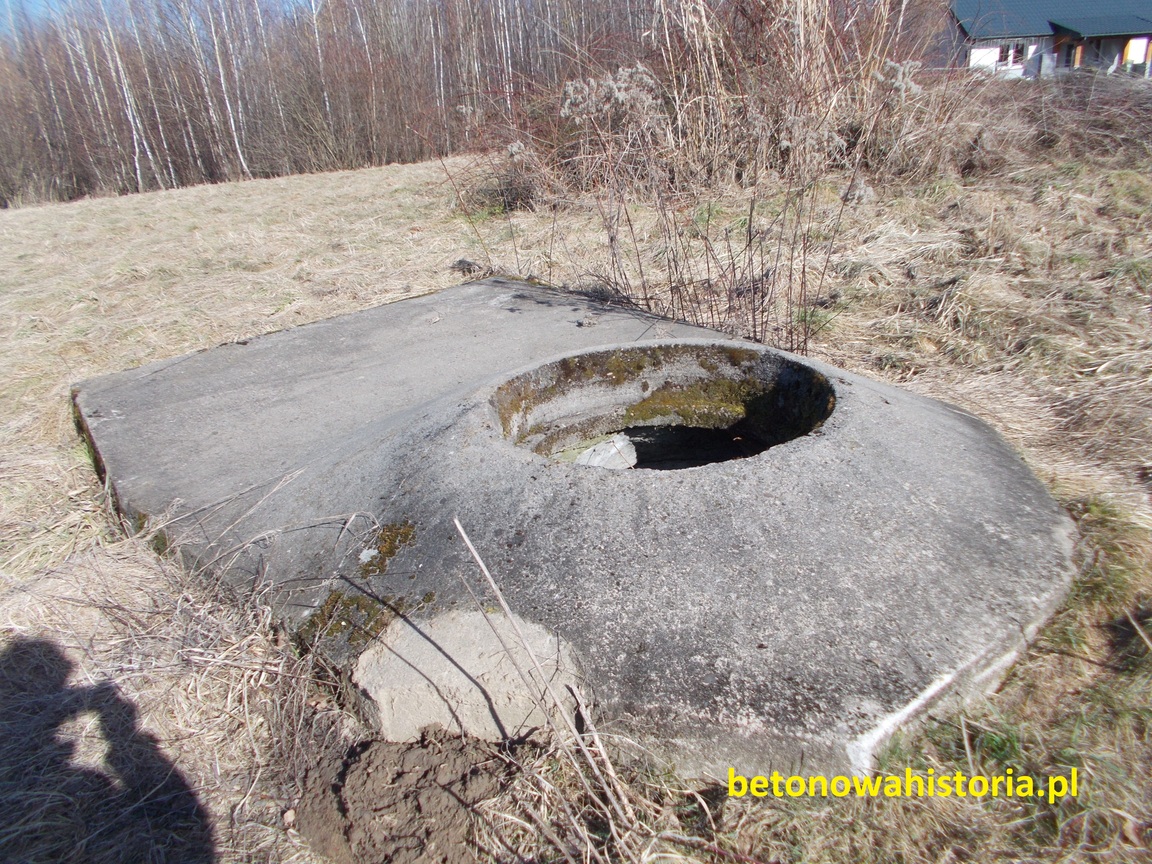

Do tego bunkra również dochodziły okopy. Zwykle występował on w wersji w której jego otwór strzelniczy, był na równi z ziemią, Co sprawiało, że obiekt był prawie nie do trafienia. Po kilku modyfikacjach, mógł on występować w dodatku do schronu biernego Regelbau 668, 701, lub 621

Ringstand 58d/Bauform 202

Jest to schron prawie identyczny co opisany powyżej RS58c. Jedyna różnica to, że w izbie bojowej ściany boczne są okrągłe, a nie ośmiokątne

Ringstand 67/Bauform 238

Strona w budowie :/

Ringstand 69/Bauform 207

Strona w budowie :/

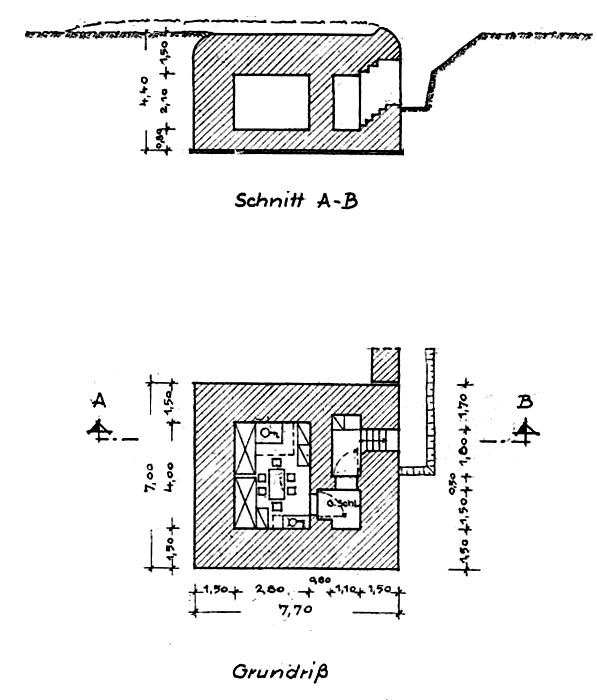

Regelbau 668

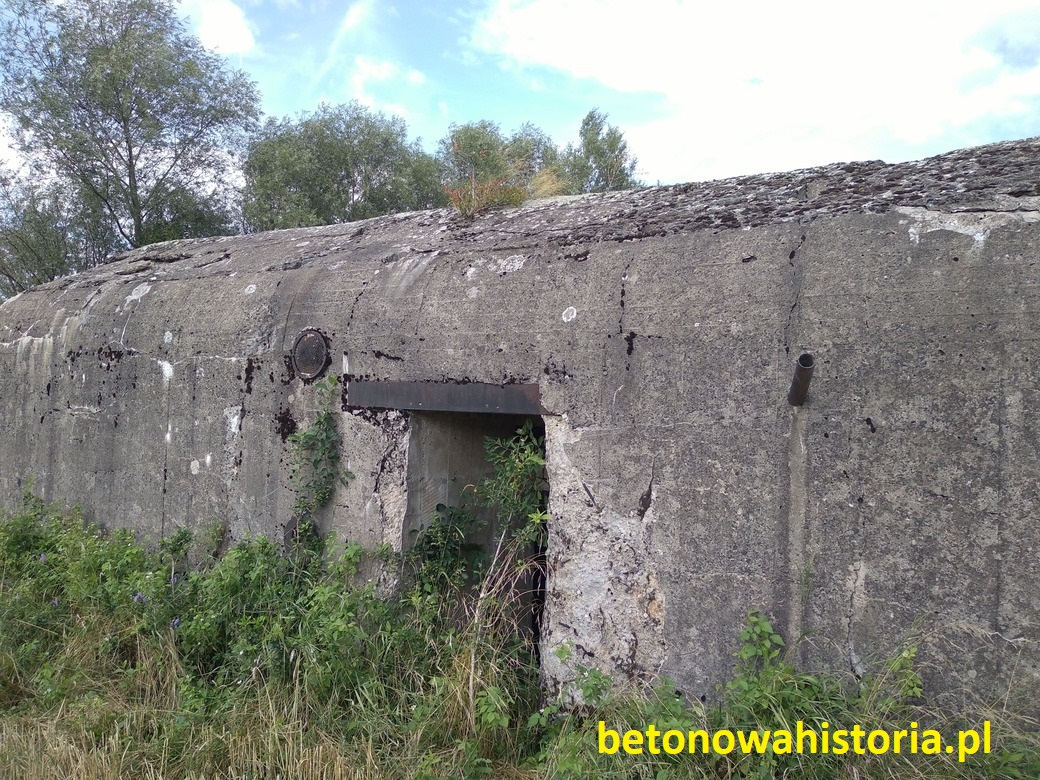

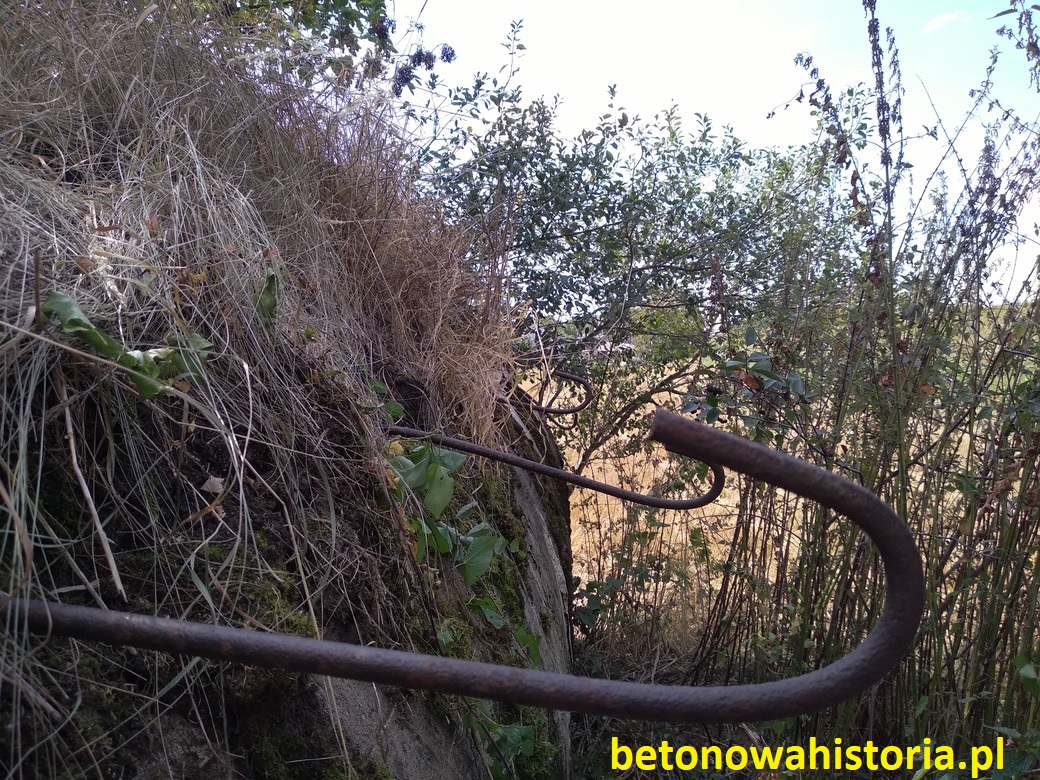

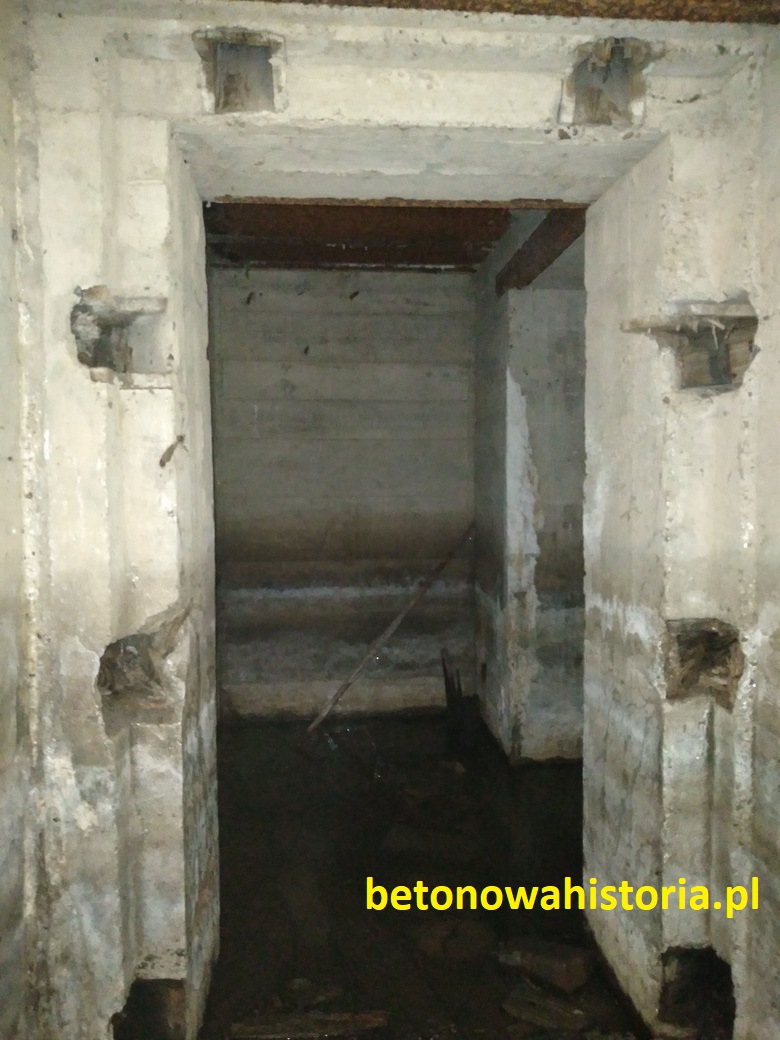

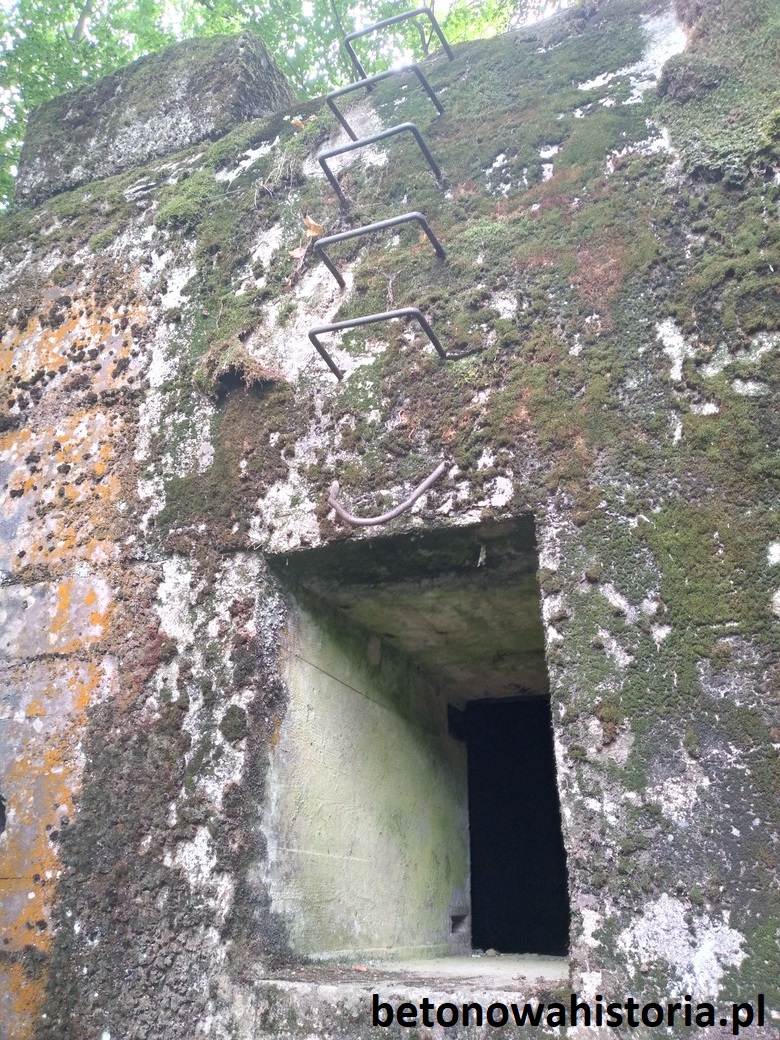

Schron bierny, dla służacy jako ukrycie dla załogi np. pobliskiej baterii dział. Głównym pomieszczenie schronu była izba załogi, do której wchodziło się idąc od wejścia do przedsionka w którym z lewej strony po obu stronach ścian bocznych znajdowały się miejsca na anteny radiostacji. Dalej przechodziło się przez dwudzielne drzwi gazoszczelne 434P01 do śluzy gazowej w której w razie ataku gazowego, odkładało się skażone ubrania, a następnie przez następnie drzwi gazoszczelne 19P7 docierało się do ostatecznie do izby. Po dotarciu do niej w środku znajdowało się z lewej strony wyjście ewakuacyjne, które w lepiej wyposażonych modelach prowadziło po wyjściu z niego wśród półkulistych betonowych kręgów szczeblami do góry.

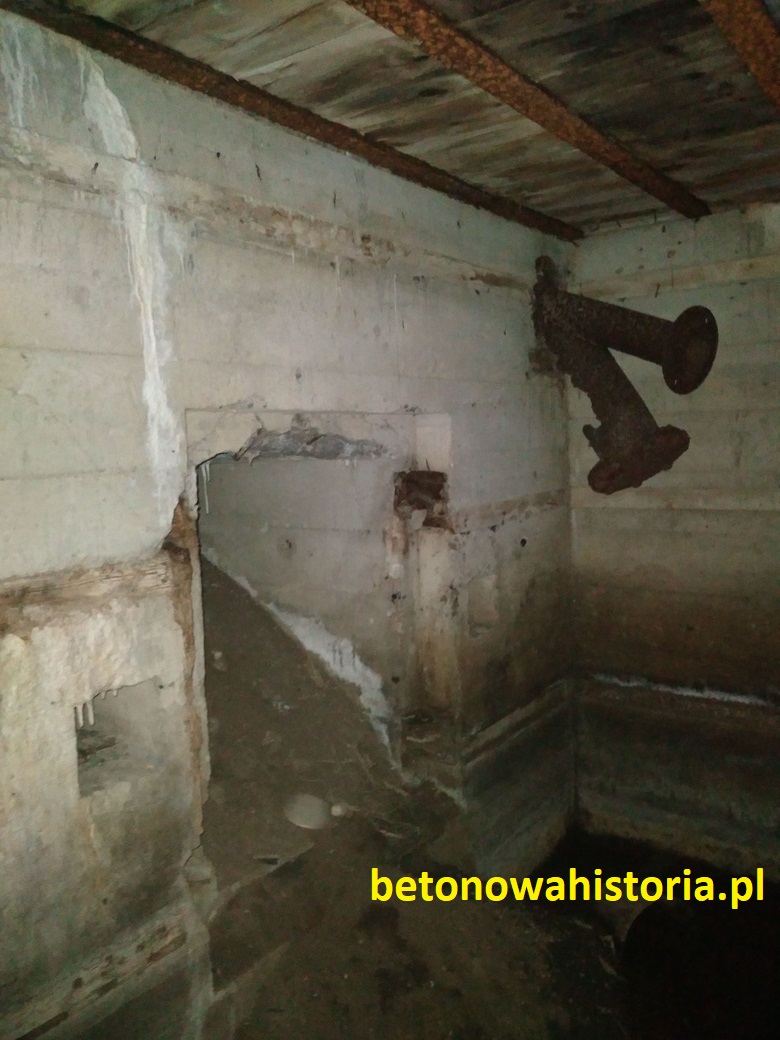

Wracając do pomieszczenia załogi, w środku znajdowało się 6-9 podwieszanych prycz. Niektóre wersje przystosowane do "dowodzenia" miały zamontowany pośrodku w suficie peryskop. W kącie po prawej od wyjścia ewakuacyjnego mógł znajdować się piec, o czym świadczą często spotykane dwa najbardziej wyróżniające się przewody . A w lewym kącie pomiędzy wyjściem ewakuacyjnym, a zwykłym wejściem zamontowany był mały podręczny wentylator. Obiekt czasami występuje w wersji z lekko zmodyfikowanym, schronem typu Ringstand 58c

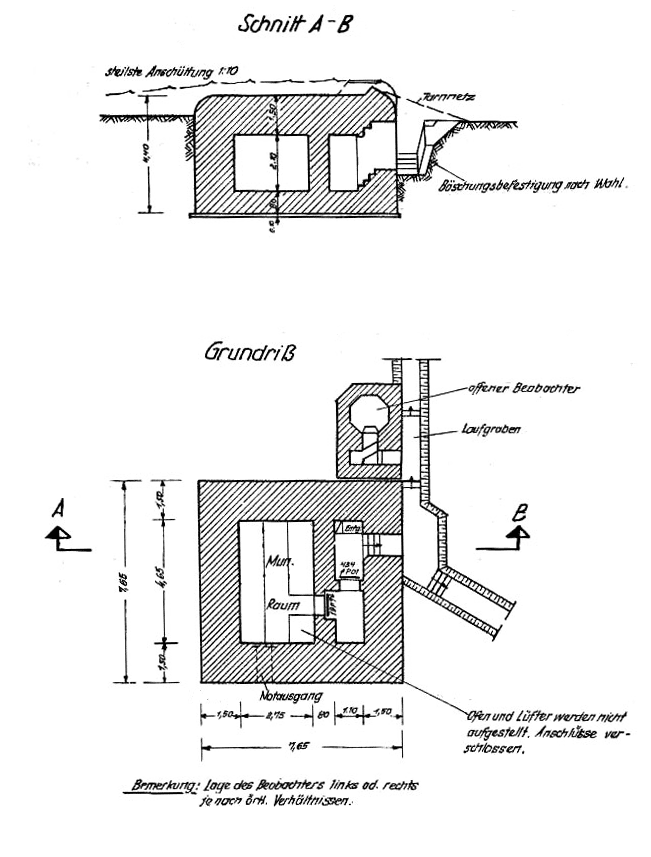

Regelbau 674

Schron prawie identyczny co regelbau 668. Jedyną różnicą jest wypuklisty chodniczek w izbie głównej, oraz przezaczenie - przechowywanie amunicji, nie załogi. Schrony te nie mogły również występować z peryskopem. W polsce jak dotąd nienapotkano żadnego schronu tego typu z dobudowanym Ringstandem 58c (patrz rysunek obok)

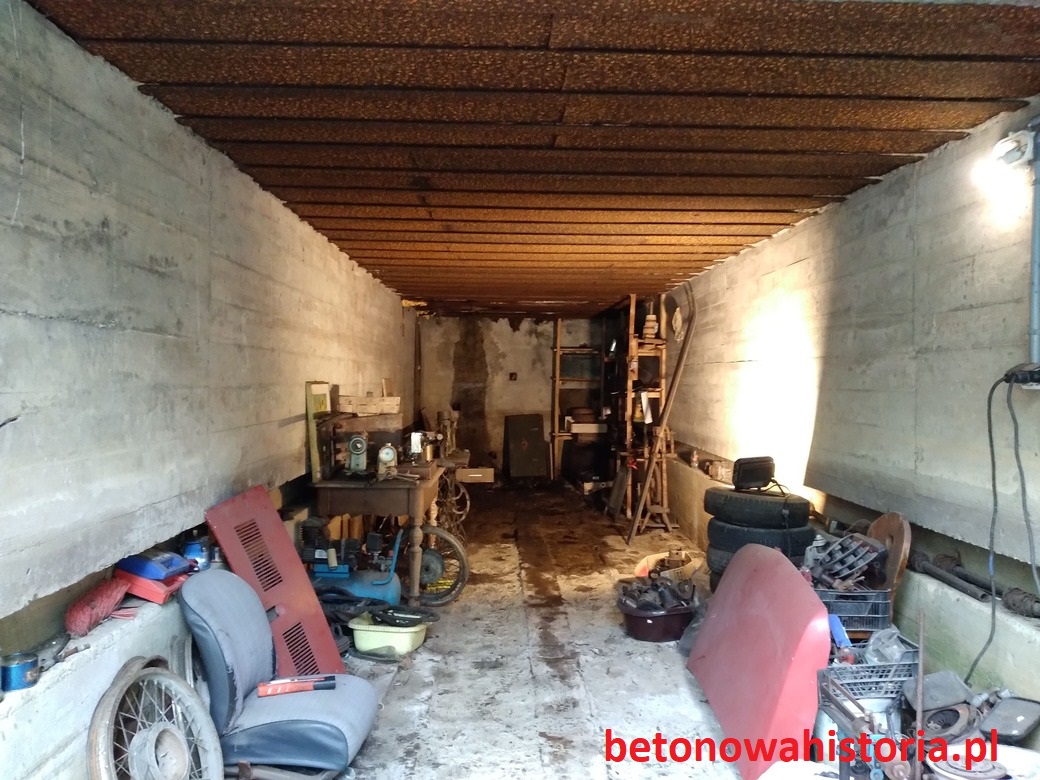

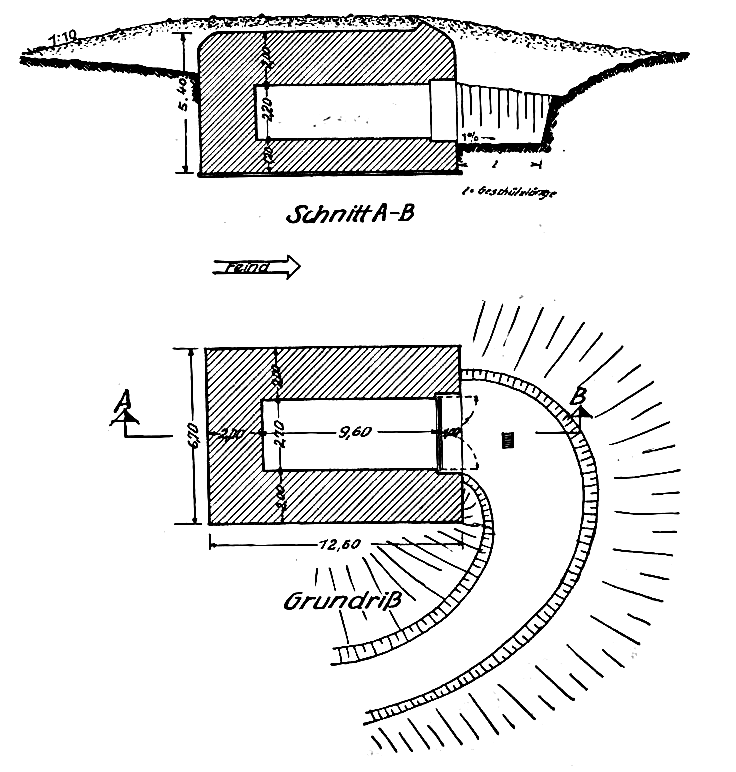

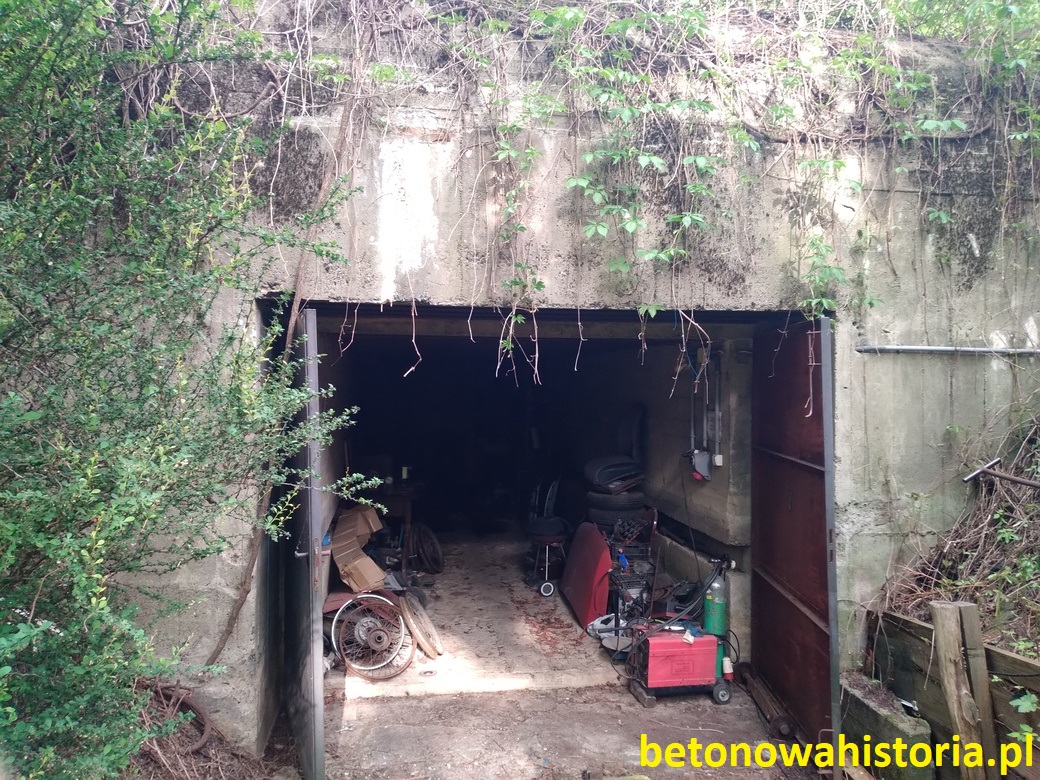

Regelbau 701

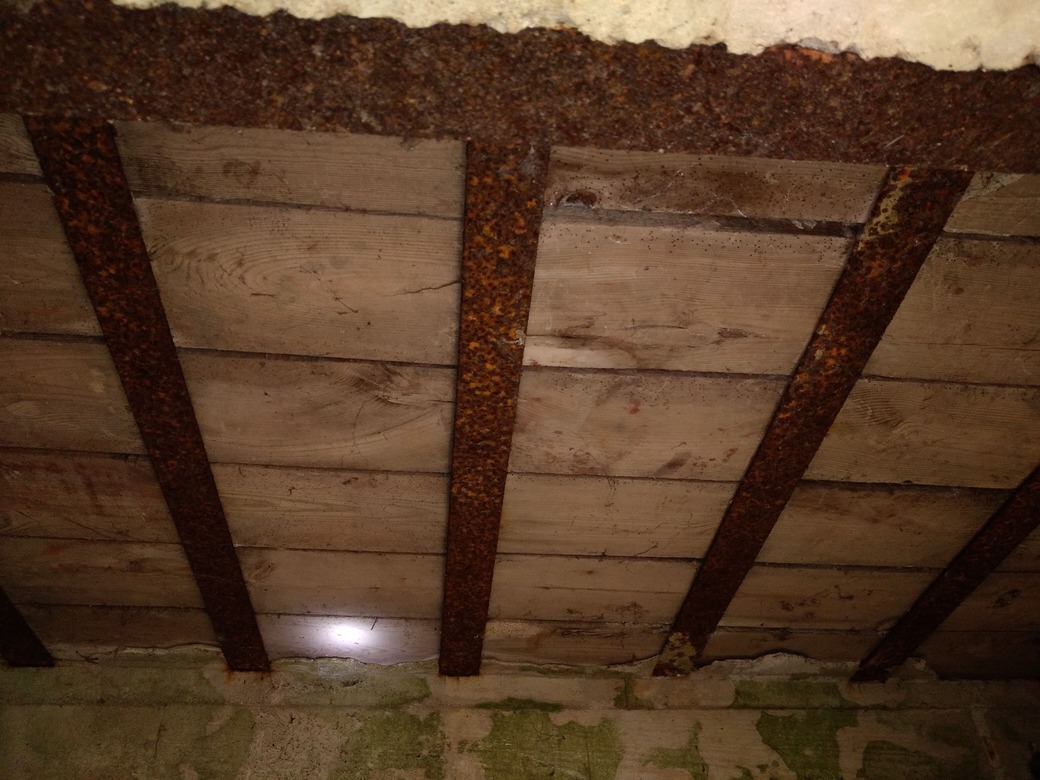

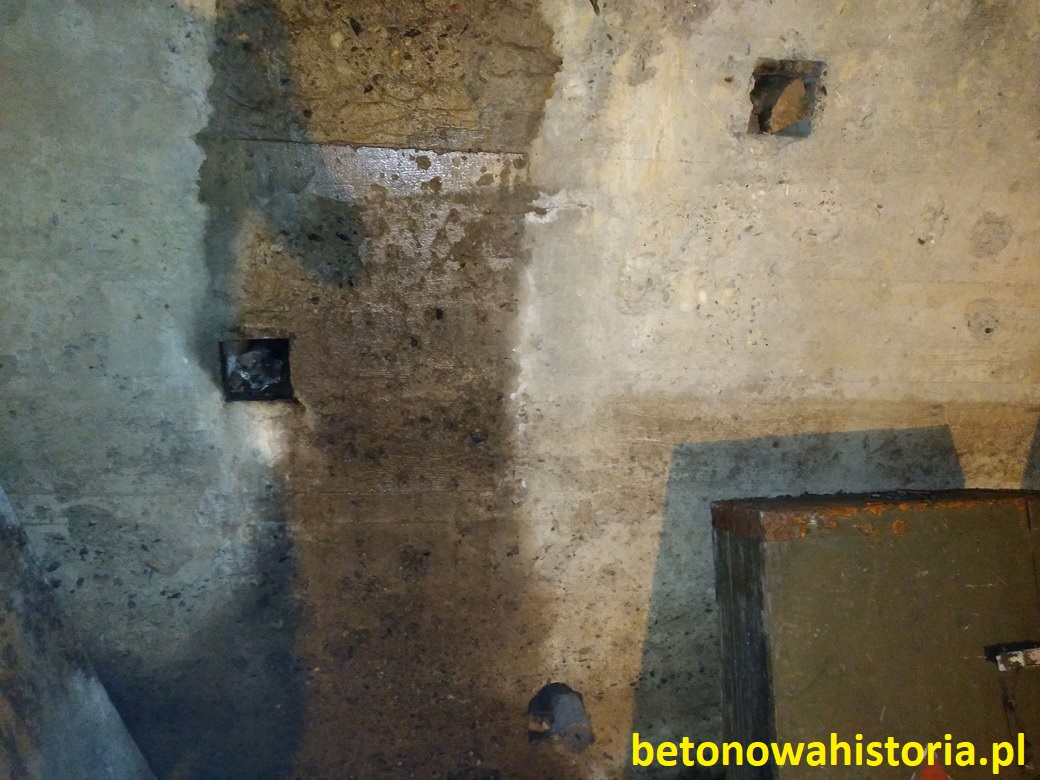

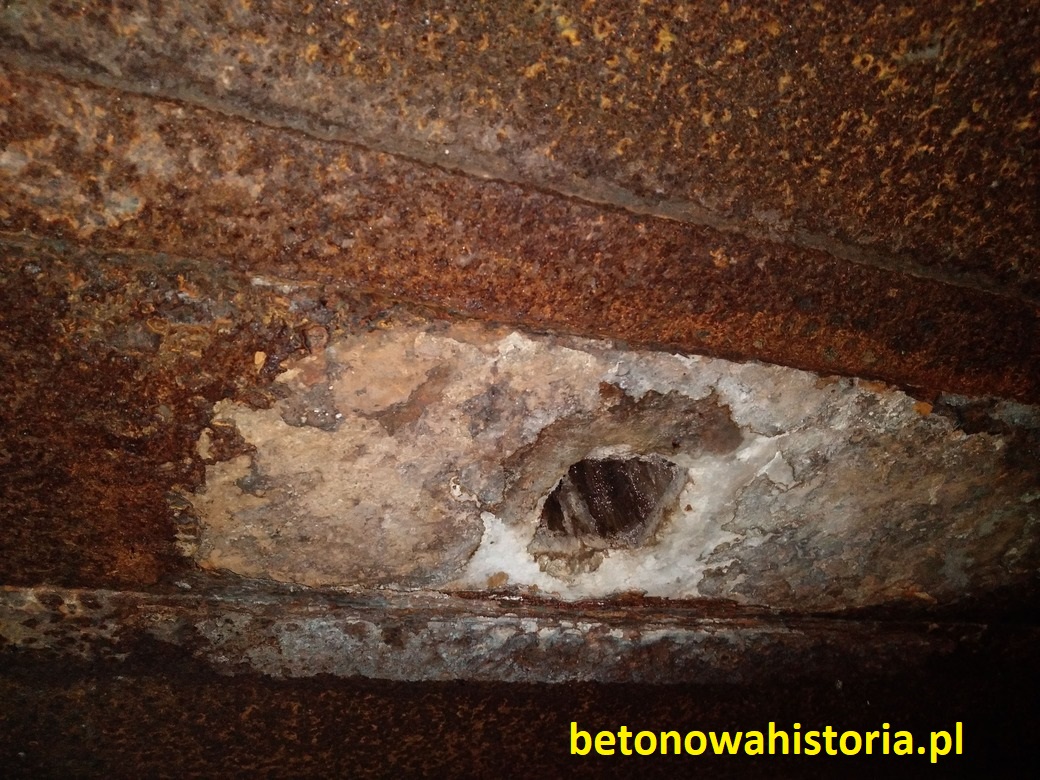

Schron bierny służący jako garaż dla działka, lub mniejszej wersji czołgu. Obiekt posiada tylko jedno pomieszczenie - garaż na działo. W środku sufit zwykle jest wyłożony stalą, a w obu bocznych ścianach znajdują się zagłębienia. Przy włożeniu do nich desek, dają one możliwość zrobienia pod podłogą drugiego pomieszczenia na amunicje. W tylnej ścianie, a czasem na suficie znajdują kwadratowe otwory, lub czasami stalowe przewody.
Ich przeznaczenie jak na razie jest nieznane (może wentylacja?). Nad wejściem obiekt posiada wzyżenie w betonie, dające możliwość obsypania go ziemią bez zasypywania wejścia w celu zamaskowania schronu. Czasami również posiada haki na siatkę maskującą.

Regelbau VF

Strona w budowie :/

Regelbau 51a VF

Strona w budowie :/

Kabelbrunnen - Komory kabli telefonicznych

Strona w budowie :/
